今天來補上安接好已經很久的：擴接(保險絲)點煙器 & 行車記錄器 & 導航

==================================================

材料如下：

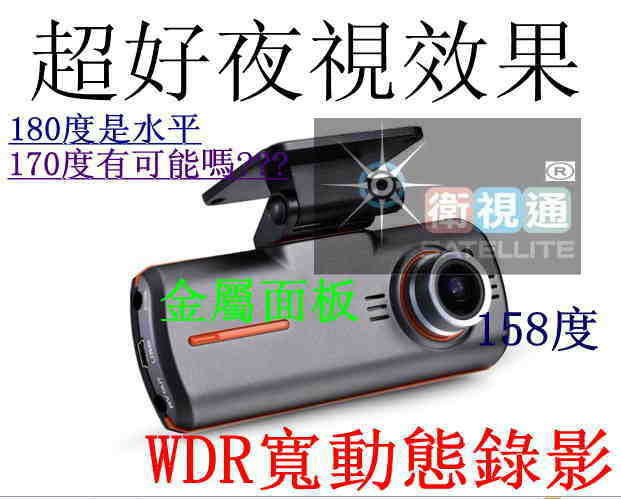

01.自拍賣購買回來的 G7行車記錄器，號稱擁有158度的超級廣角！

雖然是大陸製造的產品，不過CP值真的很高！

錄影出來的畫面跟效果真的沒話說！

缺點：錄音時有高雜音(高音頻) & 車號只能顯示5個號碼！！

ps.可至YouTube以最高畫質1080P開啟，按暫停，可明顯看到前方車牌！

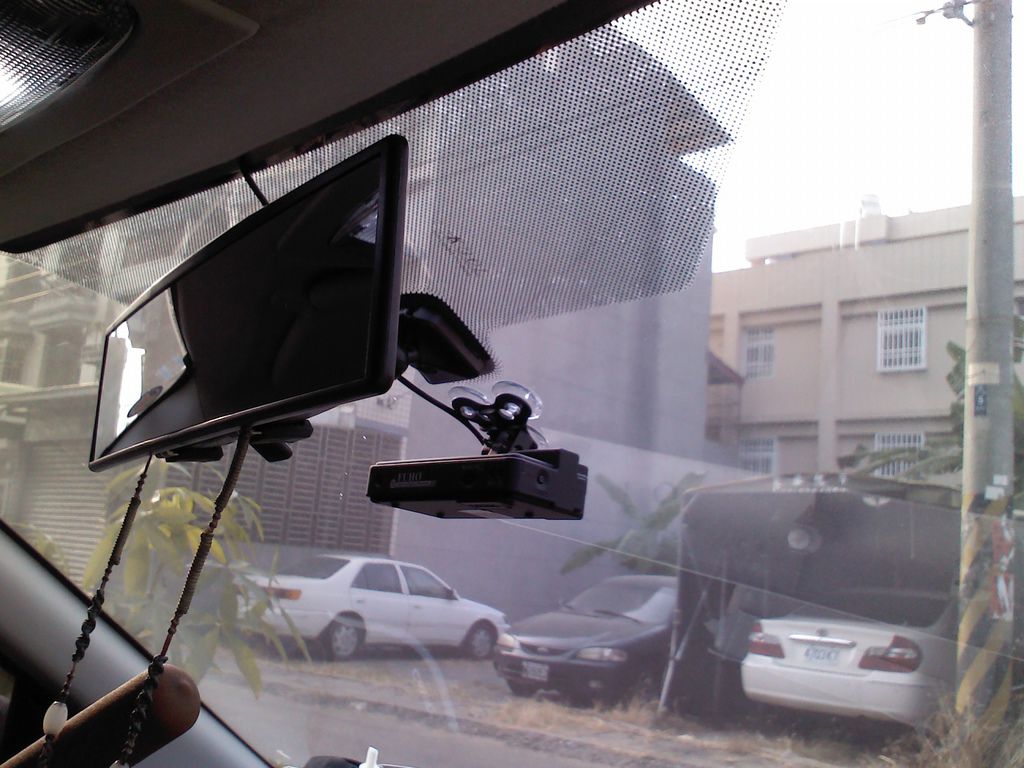

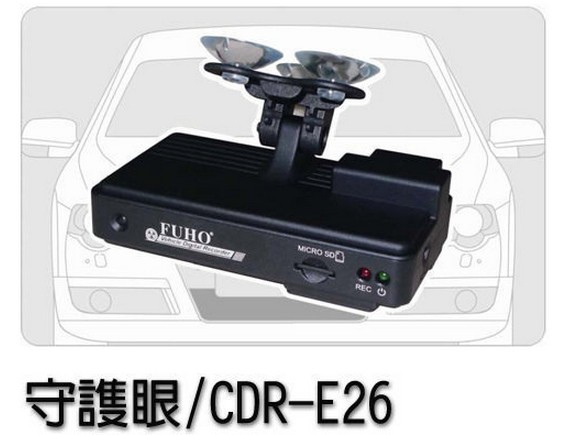

02.原本的安裝再前方的行車記錄器 台灣製：守護眼CDR-E26 (120度廣角)

      功成身退，不是！只是將它移到 後擋風玻璃 繼續執行任務！

03.導航：Garmin nuvi 1300

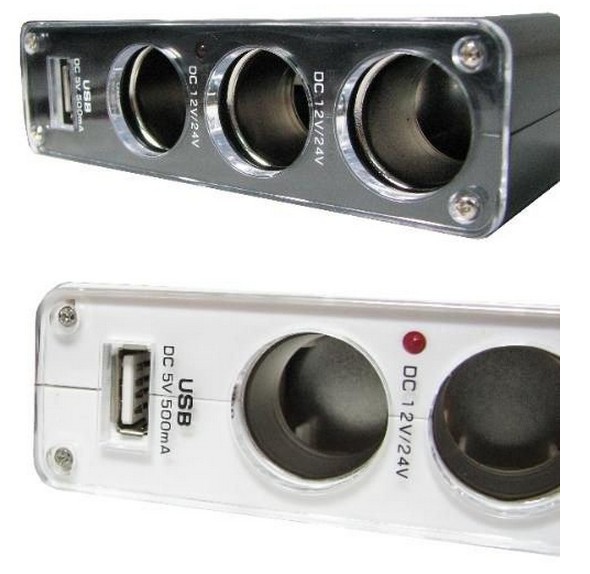

04.一分三點煙擴充器

05.單孔點煙器插座，附10A保險絲

===========================================

接線方式：

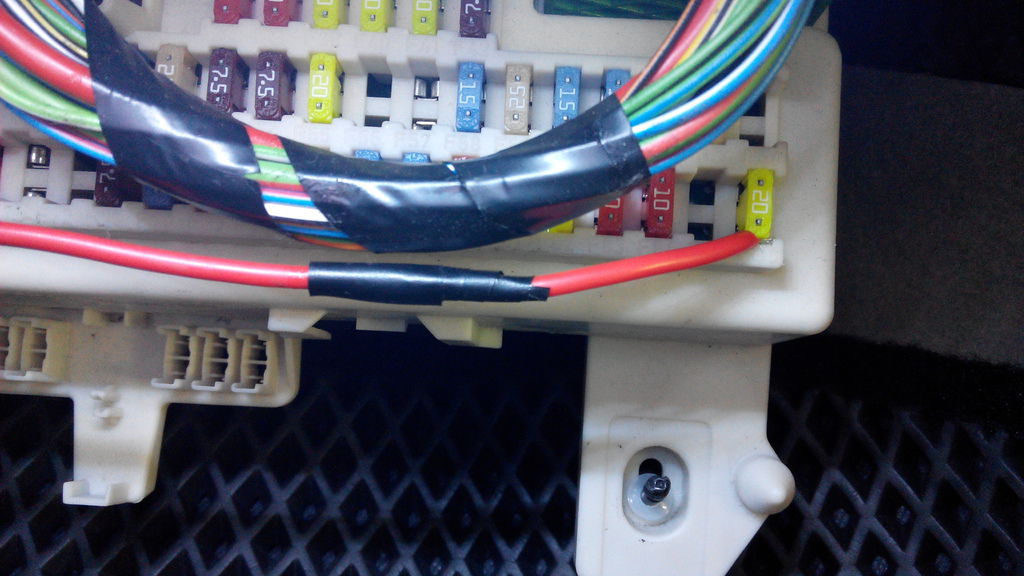

01.由手套箱下方的保險絲盒：F67(儀表板與被動式防盜系統)，拉出火線出來

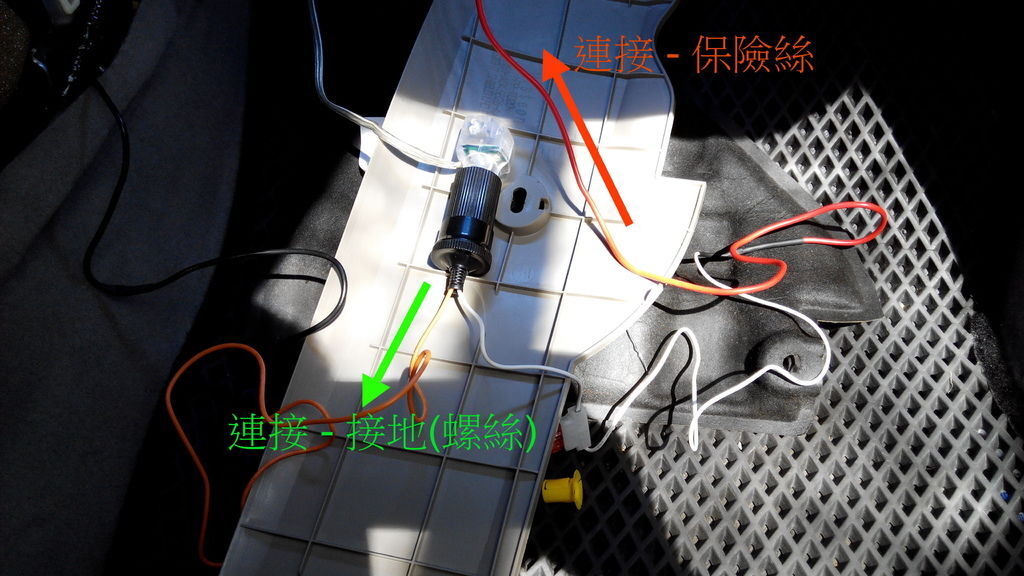

火線 與 "單孔點煙器插座" 連接

02.單孔點煙器插座的 "地線" 安接至車體(螺絲)

or

03.將買回來的 單孔點煙器 與 一分三點煙器 接上！

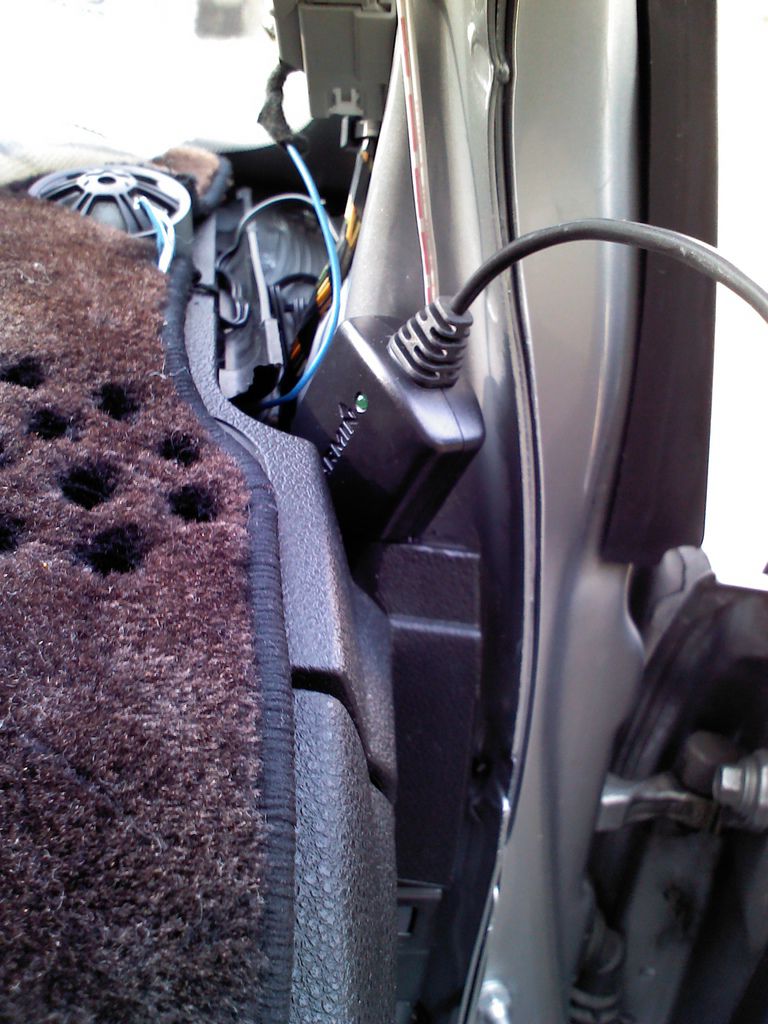

     把 單孔點煙器 藏起來！我是藏在飾版內！

     一分三點煙器 放在 腳踏墊 下方！

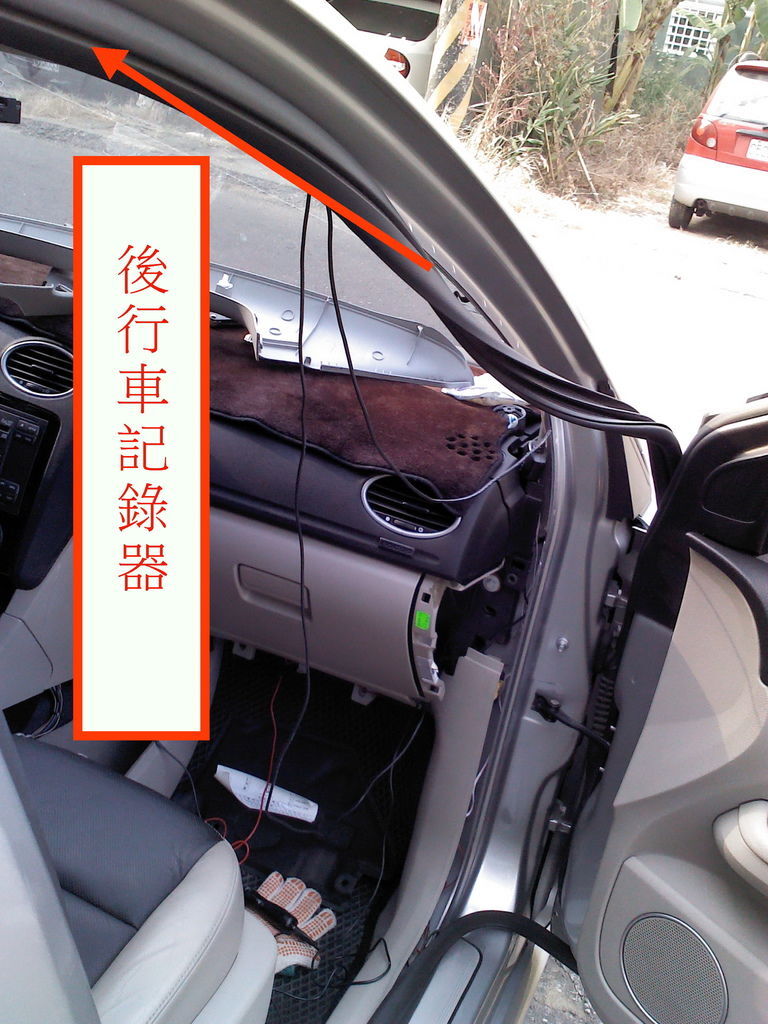

04.後行車記錄器，沿著車架，走橡條內側到達後擋風玻璃！

05.將線全部都塞塞塞，塞進車內飾條 or 隔音棉 藏好！

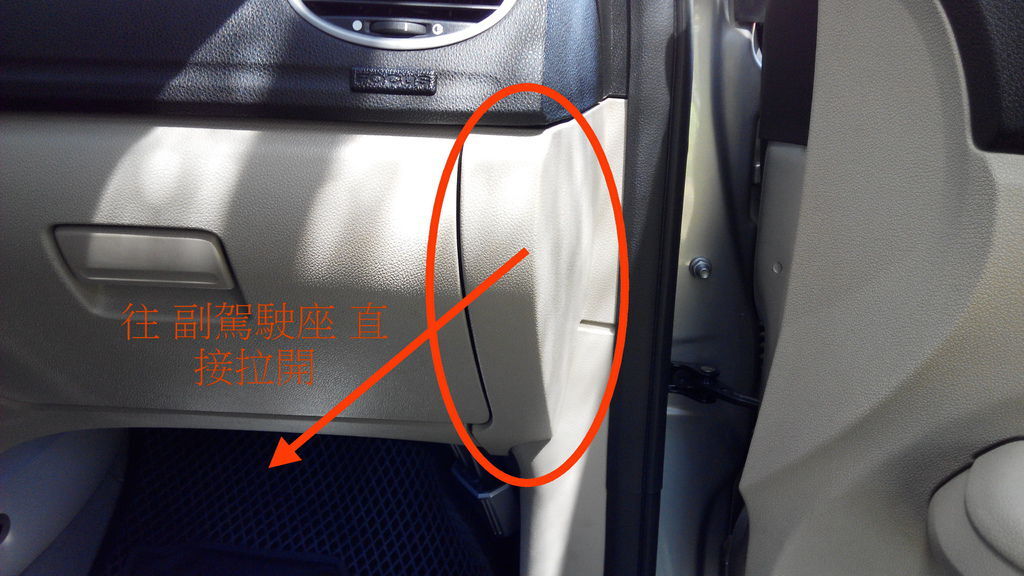

另外補充一下，手套箱旁邊的飾版 直接拔起就ok！當然裝回去就是反向操作！

打完收工！

=================================

今 2014.04.12(六) 補上：

大陸製造的 電源線 會造成 熄火關上電門時 雨刷會跳動一下！！

....搜尋網路的文章之後，有說到 將原本 拉線接至F67(儀表板與被動式防盜系統)

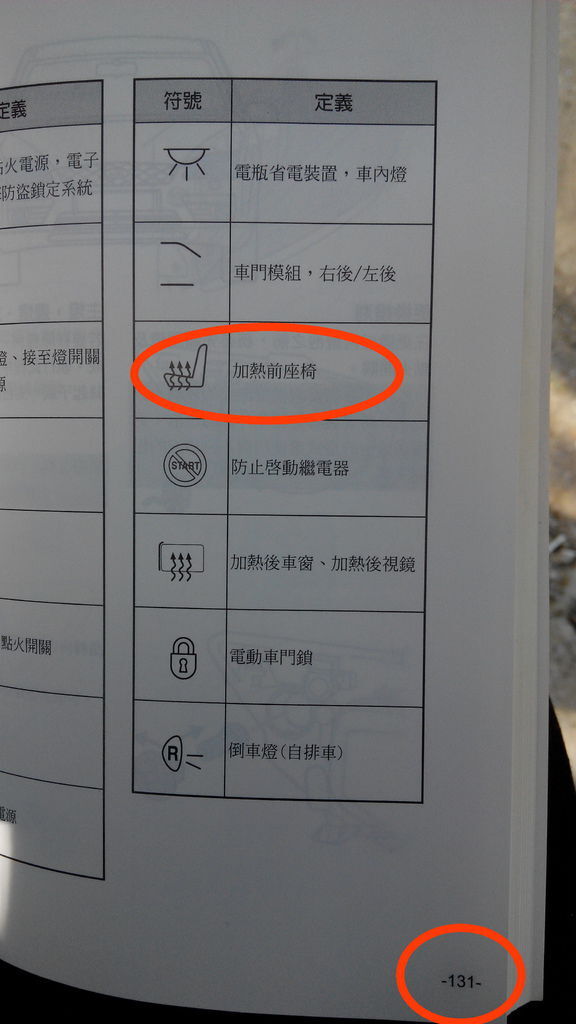

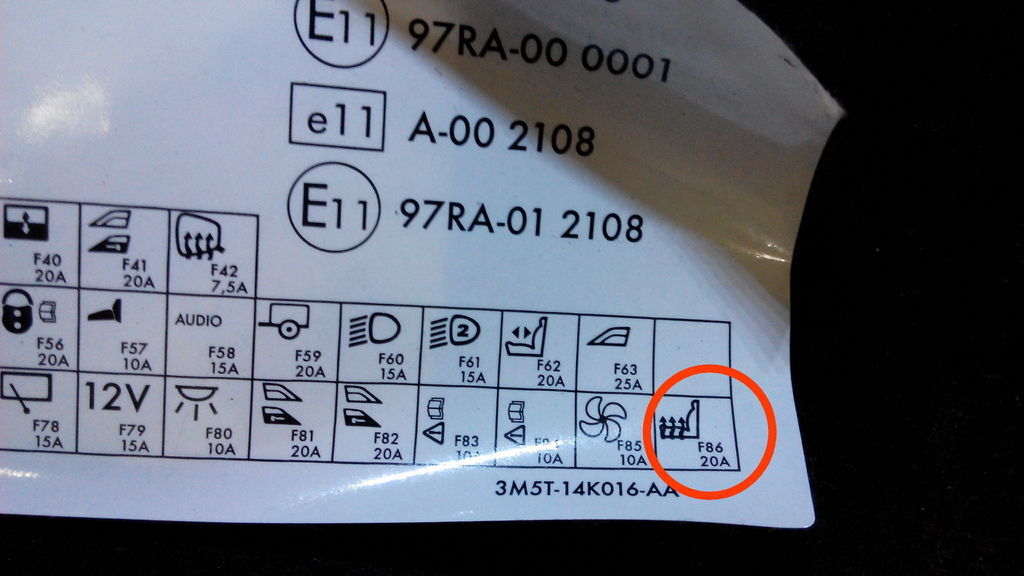

改接為：F86(加熱前座椅)！ok！ 熄火關上電門時雨刷就不會跳動了！
